102 Trasformatore ad alta tensione, sistema Elster-Geitel

  n. ... / 1897 - £. 68,25 ( Vol. I n. 1968 )

 280x260x150 / L.MULLER- UNKEL BRAUNSCHWEIG

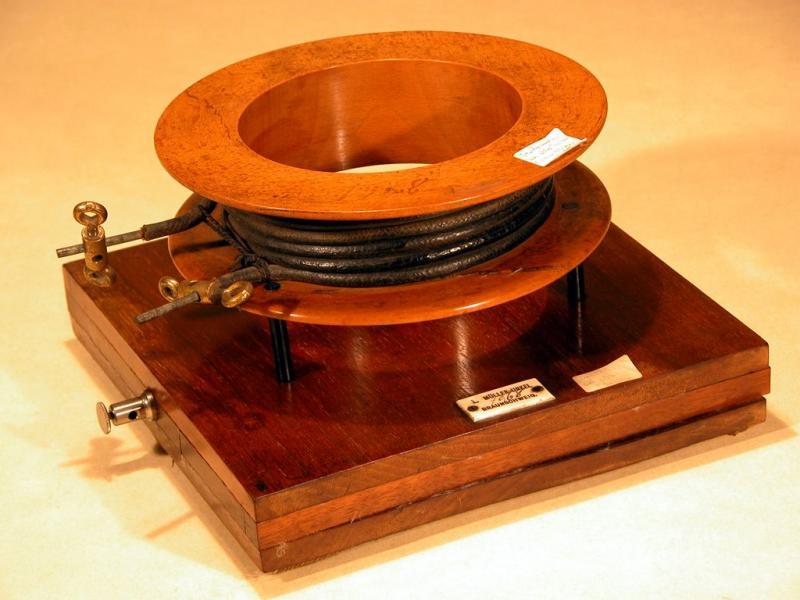

Una base in legno presenta quattro fori, tre dei quali consentono l’inserimento di tre aste che sostengono un rocchetto, anch’esso in legno, sul quale è avvolto un grosso cavo metallico rivestito di materiale isolante. Nel quarto foro, al centro della base, è inserito un secondo rocchetto di vetro ricoperto con un avvolgimento di 544 spire di filo di rame lungo e sottile. L’apparato è un trasformatore di Tesla i cui due solenoidi, il primario e il secondario, sono disposti secondo due strutture coassiali una interna all’altra in modo che il flusso magnetico del circuito del secondario attraversi il primario; veniva impiegato per ottenere elevate tensioni ad alta frequenza, collegandolo a bobine Rumhkorff, con una scintilla da mm 50 a mm150, ad uno spinterometro e a due bottiglie di Leida di media grandezza. Per la presenza di tensione altissima i due rocchetti devono essere ben isolati; J.Elster e H.Geitel disposero i rocchetti stessi in modo che lo strato d’aria tra essi interposto costituisse un buon isolamento.

I fisici tedeschi J.Elster (1854-1920) e H.Geitel (1855-1923) si occuparono in particolare dei fenomeni legati alla ionizzazione dell’aria ed effettuarono anche studi sull’effetto fotoelettrico.

Con un trasformatore di Tesla collegato opportunamente ad un alternatore, a dei condensatori, a degli eccitatori e ad un secondo trasformatore con nucleo ferroso si possono produrre oscillazioni con una frequenza di un milione di hertz. In tal modo si ottengono fortissimi bagliori i quali risultano prodotti senza portare all’incandescenza i corpi emittenti. In natura avviene un fenomeno analogo nella lucciola che splende senza che la sua temperatura sia superiore a quella compatibile con la vita organica.

Il dispositivo reca sulla base d’appoggio una targhetta che riporta scritto il nome della casa costruttrice: "L. MULLER-UNKEL BRAUNSCHWEIG 1968".
