8 Cubo girante a specchio, accessorio apparecchio forza centrifuga
n. 695 / 1924 - £ 141,80 ( Vol. IV n. 4264 )
123x123x260
Mirror turning cube
The device was generally used with a monometric capsule to analyse the variations of flame’s height in a gas burner, the consequences of rarefactions and condensations of gas itself when collided with sound waves.

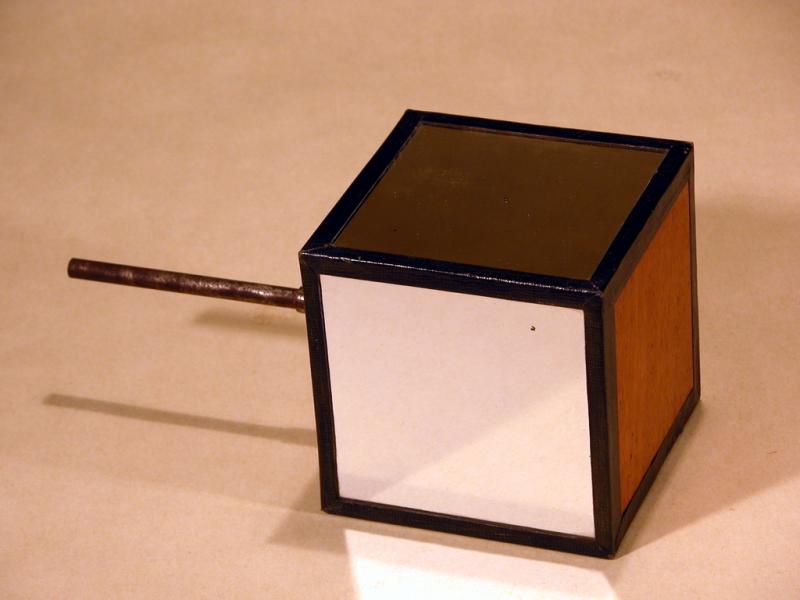

Il dispositivo è un cubo internamente vuoto con le quattro facce laterali costituite da specchi piani, rifiniti in carta. Un asse metallico, fissato al centro della base inferiore del cubo, permette l’inserimento del dispositivo nella macchina di rotazione in modo che gli specchi ruotino uniformemente. L’accessorio veniva generalmente utilizzato con una capsula manometrica che consiste essenzialmente in una cavità divisa da una membrana in comunicazione da una parte con l’ambiente esterno tramite un cornetto acustico e dall’altra con due raccordi, uno per l’arrivo del gas illuminante e l’altro afferente al beccuccio per la sua accensione. I suoni raccolti dal cornetto si trasmettevano al gas attraverso la membrana e producevano condensazioni e rarefazioni del gas stesso e conseguenti variazioni in altezza della fiamma, rese evidenti attraverso la riflessione degli specchi rotanti dell’accessorio in oggetto. Tali variazioni della fiamma assumevano negli specchi la forma di una striscia luminosa seghettata.
