9 Apparecchio per dimostrazione carrucole
n. 751 / 1932 - £ 225,00 ( Vol. IV n. 5091)
600x160x730 - Costruito in economia
A device to show how pulleys work
The device allows to show the experimental test of the composition of two parallel forces or of two converging forces.

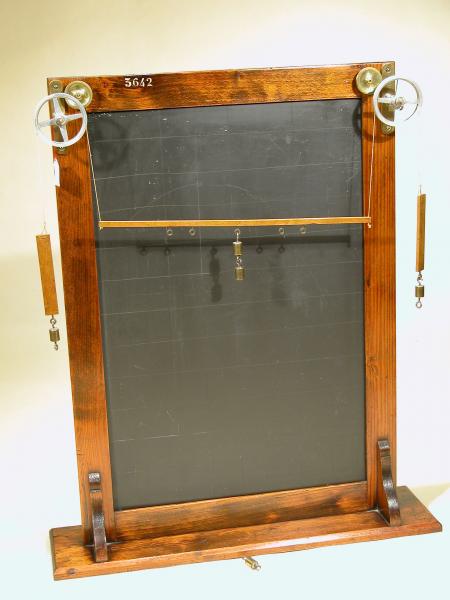

Su una base in legno poggia una lavagna che reca, disposti lateralmente nella parte superiore del telaio, due sistemi di carrucole.
L’apparecchio permette la verifica sperimentale della composizione di due forze parallele o di due forze concorrenti.
Nel primo caso un’asta rigida di legno, di peso trascurabile, viene sospesa tramite due fili che passano attraverso la scanalatura delle due carrucole di diametro maggiore. L’equilibrio del sistema si può ottenere con un numero adeguato di pesetti agganciati sia alle estremità dei suddetti fili sia in punti opportunamente predisposti lungo l’asta; infatti la risultante di due forze parallele ed equiverse è una forza parallela ed equiversa a quelle date che ha per modulo la somma dei moduli delle forze componenti, risulta applicata in un punto che divide l’asta in parti inversamente proporzionali all’intensità delle forze componenti stesse.
Per verificare la legge di composizione di forze concorrenti si utilizza un sistemi di fili e di pesetti opportunamente disposti: un filo passante attraverso le due carrucole di diametro inferiore sostiene alle estremità alcuni pesi, un secondo sistema filo-pesetti, libero di scorrere sul primo, consente di ottenere l’equilibrio del sistema applicando la regola del parallelogramma che può essere visualizzata sulla lavagna disposta parallelamente al piano dei fili stessi.
